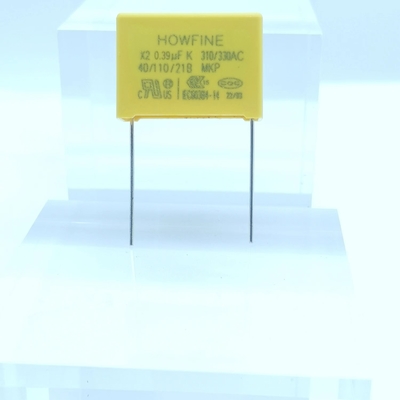

Tụ điện màng Polypropylene kim loại hóa MPX MKP X2 0,39uf

MKP/MPXTụ điện màng polypropylene kim loại hóa 394k/310V E4 P22.5mm

^{THÔNG TIN SẢN PHẨM}

 ^{Giới thiệu:}

 ^{1. Tụ điện an toàn: Độ ổn định cao}

^{2. Không quy nạp.}

^{3. Đặc tính tự phục hồi.}

^{4. Vỏ nhựa, chứa đầy nhựa epoxy, hộp làm bằng vật liệu chịu dung môi.}

^{5. Tuyệt vời để sử dụng trong khớp nối ăng-ten, từng dòng và trên toàn tuyến.Ứng dụng mà kích thước là rất quan trọng.}

^{6. Tiêu chuẩn đã kiểm tra:IEC384-14, DIN EN 132 400,UL 1414, CSA C22.2}

^{7. Đã được phê duyệt an toàn (UL. ENEC. CQC)}

^{8. Dây dẫn sử dụng hộp thiếc mạ thiếc và bọc dây đồng, sử dụng nhựa epoxy chống cháy}

^{đóng gói trong lớp vỏ nhựa, hiệu suất chống cháy đạt cấp UL94V-0.}

^{thông số kỹ thuật}

^{1. Nhiệt độ hoạt động: -40°C ~ +110°C}

^{2. Dải điện dung: 0,01uF~3,3uF}

^{3. Dung sai điện dung ±5%(J), ±10%(K),±20%(M )}

^{4. Điện áp định mức: 310VAC,330VAC}

^{5. Hệ số tản nhiệt: 0,1% TỐI ĐA TẠI 1KHz, 25°C}

^{6. Chống điện áp: 2100VDC 1Sec (20°C)}

^{7. Điện trở cách điện:}

^{>30.000MΩ (C≤0,33uF)}

^{>10.000MΩ/ uF (C>0,33uF) Ở 25°C}

^{8. Độ bền: Điện áp thử nghiệm 344VAC sẽ được áp dụng trong 1000 giờ ở 85°Cbuồng.Trong giai đoạn này,}

^{1000VAC 60HZ trong khoảng thời gian 0,1 giây được áp dụng một lần mỗi giờ.Sau bài kiểm tra.ΔC/C≤10% , ΔDF≤0,04%,}

^{ΔIR≥50% của giá trị được chỉ định.}

	1	Kích thước nhỏ.
	2	Nhiệt độ rộng, nội dung kích thích tần số DF với độ ổn định cao.
	3	Dòng điện cao chịu được độ bền điện môi cực cao.
	4	Công việc ổn định lâu dài.
	5	Xếp hạng chống cháy: UL94V-0.6.
	6	Có khả năng tự phục hồi.
	7	Được sử dụng rộng rãi với các mạch nhảy nguồn, đường vòng, khớp nối ăng-ten và các vị trí nhiễu khác.
	số 8	Có thể chịu được áp lực.

^{THÔNG SỐ KÍCH THƯỚC}

Ứng dụng

chì để sử dụng trong đường vòng, khớp nối ăng-ten, mạch xuyên tuyến và tia lửa điện.
Có sẵn cho bộ lọc EMI.
Chuyển đổi các ứng dụng cung cấp điện.
Kinh doanh máy móc thiết bị gia dụng như: máy bổ sung, màn hình máy vi tính và màn hình...
Các thiết bị gia dụng như: máy trộn, quạt, máy xay cà phê, đầu DVD, mạch âm thanh và TV...
Các thiết bị thyristor và triac, chẳng hạn như: bộ điều chỉnh độ sáng...

Kiểm tra tụ điện an toàn

(1) Vì dung lượng của tụ điện điện phân lớn hơn nhiều so với dung lượng của tụ điện cố định thông thường, tụ điện an toàn JEC nên sử dụng các dải thích hợp cho các dung lượng khác nhau khi đo.Theo kinh nghiệm, nhìn chung, điện dung trong khoảng 1 ~ 47μF có thể được đo bằng tệp R×1k và điện dung lớn hơn 47μF có thể được đo bằng tệp R×100.

(2) Kết nối dây đo màu đỏ của đồng hồ vạn năng với cực âm và dây đo màu đen với cực dương.Tại thời điểm tiếp xúc, đầu tiên kim đồng hồ vạn năng lệch một độ lệch lớn về bên phải (cùng một hàng rào điện thế, công suất càng lớn thì độ lắc càng lớn), sau đó lệch dần sang trái cho đến khi dừng lại ở một giá trị nhất định. Chức vụ.Giá trị điện trở tại thời điểm này là điện trở rò rỉ thuận của tụ điện, lớn hơn một chút so với điện trở rò rỉ ngược.

Kinh nghiệm thực tế cho thấy điện trở rò rỉ của tụ điện thường phải trên vài trăm kΩ.Nếu không, nó sẽ không hoạt động bình thường.Nếu không có điện tích theo hướng tích cực và tiêu cực trong quá trình kiểm tra, con trỏ sẽ không di chuyển.

Điều này có nghĩa là dung lượng đã biến mất hoặc mạch bên trong bị hỏng;nếu điện trở đo được nhỏ hoặc bằng 0, điều đó có nghĩa là tụ điện có dòng rò lớn hoặc đã bị hỏng do đánh thủng.Nó không còn có thể được sử dụng.

(3) Đối với các tụ điện có cực dương và cực âm không xác định, phương pháp đo điện trở rò rỉ ở trên có thể được sử dụng để đánh giá.Điều đó có nghĩa là, trước tiên hãy đo điện trở rò rỉ một cách tùy ý, ghi nhớ kích thước của nó, sau đó thay đổi bút đo để đo giá trị điện trở.Phương pháp có giá trị điện trở lớn hơn trong hai phép đo là phương pháp kết nối tích cực.

Cụ thể, dây đo màu đen được kết nối với cực dương và dây đo màu đỏ được kết nối với cực âm.Sau đó, sử dụng bánh răng điện trở của đồng hồ vạn năng và phương pháp sạc dương và âm của tụ điện, và theo kích thước của con trỏ xoay sang phải, có thể ước tính dung lượng của tụ điện.
