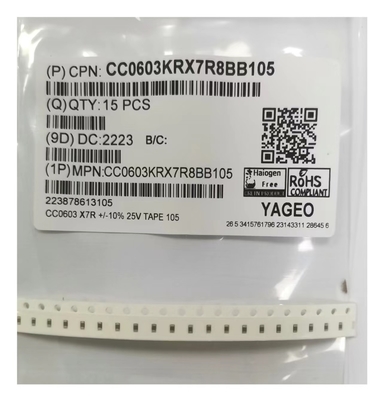

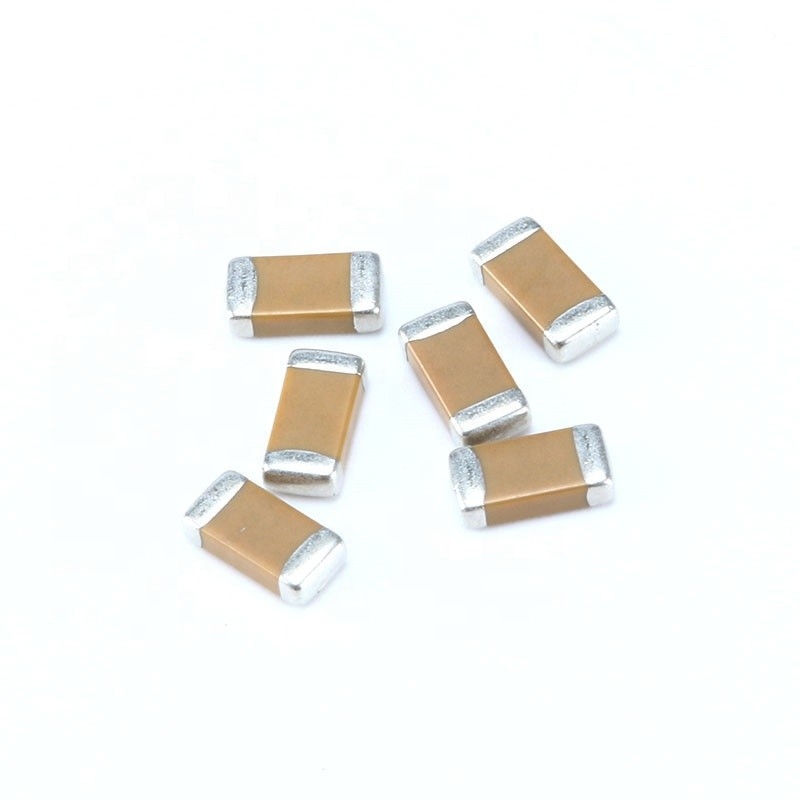

Thông tin chi tiết sản phẩm:
|
| Loại hình: | Tụ gốm | Điện dung: | 1.0uF |
|---|---|---|---|
| Điện áp định mức: | 25Vdc | Chiều dài: | 1,6 ± 0,10 mm |
| Loại gói: | X7R | Dung sai điện dung: | ± 10% |
| Lớp phủ thịt: | 0603 (1608 triệu) | Tính năng: | tiêu thụ, mạch tần số cao |
| Đăng kí: | bỏ qua bộ lọc tách | Rộng: | 0,8 ± 0,10 mm |
| Làm nổi bật: | Tụ gốm đa lớp 1.0uF,Tụ gốm đa lớp SMD,Tụ gốm 25V SMD |
||
| Tổng quan về đặc điểm kỹ thuật | |||||
|
Sự mô tả |
TC mã số |
Loạt |
Phạm vi điện dung |
Dải điện áp |
Kích thước |
|
Rời rạc |
NP0 |
Mục đích chung | 0,22 pF đến 33 nF | 16 V đến 25 V | 0201, 0402, 0603, 0805, 1206, 1210 |
|
Mục đích chung |
0,22 pF đến 22 nF |
50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| Điện áp trung bình | 0,47 pF đến 22 nF | 100 V đến 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
Điện cao thế |
0,47 pF đến 2,7 nF |
1 kV, 2 kV, 3 kV |
1206, 1210, 1808, 1812 |
||
| Tân sô cao | 0,22 pF đến 8,2 pF | 50 V | 0402, 0603, 0805 | ||
| Lò vi sóng | 0,47 pF đến 47 pF | 50 V | 0603, 0805, 1206 | ||
|
X7R |
Mục đích chung & Điện dung cao |
100 pF đến 22 µF |
6,3 V đến 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Điện áp trung bình | 100 pF đến 1 µF | 100 V đến 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| Điện cao thế | 100 pF đến 33 nF | 1 kV đến 3 kV | 1206, 1210, 1808, 1812 | ||
| Điện cảm thấp | 10 nF đến 220 nF | 10 V đến 50 V | 0306, 0508, 0612 | ||
|
X5R |
Mục đích chung & Điện dung cao |
10 nF đến 100 µF |
6,3 V đến 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | Mục đích chung & Điện dung cao | 4,7 nF đến 47 µF | 6,3 V đến 50 V | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
Chứng nhận an toàn sản phẩm |
NP0 | Loại SC điện áp cao | 2.0 pF đến 470 pF | X1 / Y2, X2 / Y3 | 1808, 1812 |
| X7R | Loại SC điện áp cao | 150 pF đến 1,5 nF | X1 / Y2, X2 / Y3 | 1808, 1812 | |
|
Mảng C |
NP0 | Mảng 4C | 10 pF đến 470 pF | 50 V | 0508, 0612 |
| X7R | Mảng 4C | 180 pF đến 100 nF | 16 V đến 50 V | 0508, 0612 | |
| Y5V | Mảng 4C | 10 nF đến 100 nF | 25 V | 0612 | |
| Kích thước trường hợp | |||||||
| Tụ điện rời - Mục đích chung | |||||||
|
|
Chỉ định kích thước trường hợp | Kích thước tính bằng mm | |||||
| Dựa trên inch | Hệ mét | L1 | W | L2 / L3 phút | L2 / L3 tối đa | L4 phút | |
| 0201 | 0603 triệu | 0,6 ± 0,03 | 0,3 ± 0,03 | 0,10 | 0,20 | 0,20 | |
| 0402 | 1005 triệu | 1,0 ± 0,05 | 0,5 ± 0,05 | 0,15 | 0,30 | 0,40 | |
| 0603 | 1608 triệu | 1,6 ± 0,10 | 0,8 ± 0,10 | 0,20 | 0,60 | 0,40 | |
|
0805 |
2012T |
2,0 ± 0,10 (1) | 1,25 ± 0,10 (1) | 0,25 | 0,75 | 0,55 | |
| 2,0 ± 0,20 (2) | 1,25 ± 0,20 (2) | 0,25 | 0,75 | 0,55 | |||
|
1206 |
3216 triệu |
3,2 ± 0,15 (1) | 1,6 ± 0,15 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ± 0,30 (2) | 1,6 ± 0,20 (2) | 0,25 | 0,75 | 1,40 | |||
|
1210 |
3225 triệu |
3,2 ± 0,20 (1) | 2,5 ± 0,20 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ± 0,40 (2) | 2,5 ± 0,30 (2) | 0,25 | 0,75 | 1,40 | |||
| 1808 | 4520 triệu | 4,5 ± 0,40 | 2,0 ± 0,30 | 0,25 | 0,75 | 2,20 | |
|
1812 |
4532 triệu |
4,5 ± 0,20 (1) | 3,2 ± 0,20 (1) | 0,25 | 0,75 | 2,20 | |
| 4,5 ± 0,40 (2) | 3,2 ± 0,40 (2) | 0,25 | 0,75 | 2,20 | |||
| Các lớp độ dày và số lượng đóng gói | ||||||||
|
Sự mô tả |
Mã kích thước |
Phân loại độ dày (mm) | Số lượng mỗi cuộn |
Số lượng mỗi trường hợp số lượng lớn |
||||
|
Chiều rộng băng |
180 mm / 7 ” | 330 mm / 13 ” | ||||||
| Giấy | Mụn rộp | Giấy | Mụn rộp | |||||
|
Tụ điện rời rạc |
0201 | 0,3 ± 0,03 |
8 mm |
15 000 | --- | 50 000 | --- | --- |
| 0402 | 0,5 ± 0,05 | 10 000 | --- | 50 000 | --- | 50 000 | ||
| 0603 | 0,8 ± 0,1 | 4 000 | --- | 15 000 | --- | 15 000 | ||
|
0805 |
0,6 ± 0,1 | 4 000 | --- | 20 000 | --- | 10 000 | ||
| 0,85 ± 0,1 | 4 000 | --- | 15 000 | --- | 8 000 | |||
| 1,25 ± 0,2 | --- | 3 000 | --- | 10 000 | 5 000 | |||
|
1206 |
0,6 ± 0,1 | 4 000 | --- | 20 000 | --- | --- | ||
| 0,85 ± 0,1 | 4 000 | --- | 15 000 | --- | --- | |||
| 1,00 / 1,15 ± 0,1 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,25 ± 0,2 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,6 ± 0,15 | --- | 2 500 | --- | 10 000 | --- | |||
| 1,6 ± 0,2 | --- | 2 000 | --- | 10 000 | --- | |||
|
1210 |
0,6 / 0,7 ± 0,1 | --- | 4 000 | --- | 15 000 | --- | ||
| 0,85 ± 0,1 | --- | 4 000 | --- | 10 000 | --- | |||
| 1,0 ± 0,15 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,15 ± 0,1 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,15 ± 0,15 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,25 ± 0,2 | --- | 3 000 | --- | --- | --- | |||
| 1,5 ± 0,1 | --- | 2 000 | --- | --- | --- | |||
| 1,6 / 1,9 ± 0,2 | --- | 2 000 | --- | --- | --- | |||
| 2,0 ± 0,2 | --- | 2 000/1 000 | --- | --- | --- | |||
| 2,5 ± 0,2 | --- | 1 000/500 | --- | --- | --- | |||
|
1808 |
1,15 ± 0,15 |
12 mm |
--- | 3 000 | --- | --- | --- | |
| 1,25 ± 0,2 | --- | 3 000 | --- | --- | --- | |||
| 1,35 ± 0,15 | --- | 2 000 | --- | --- | --- | |||
| 1,5 ± 0,1 | --- | 2 000 | --- | --- | --- | |||
| 1,6 ± 0,2 | --- | 2 000 | --- | 8 000 | --- | |||
| 2,0 ± 0,2 | --- | 2 000 | --- | --- | --- | |||
|
1812 |
0,6 / 0,85 ± 0,1 | --- | 2 000 | --- | --- | --- | ||
| 1,15 ± 0,1 | --- | 1 000 | --- | --- | --- | |||
| 1,15 ± 0,15 | --- | 1 000 | --- | --- | --- | |||
| 1,25 ± 0,2 | --- | 1 000 | --- | --- | --- | |||
| 1,35 ± 0,15 | --- | 1 000 | --- | --- | --- | |||
| 1,5 ± 0,1 | --- | 1 000 | --- | --- | --- | |||
| 1,6 ± 0,2 | --- | 1 000 | --- | --- | --- | |||
| 2,0 ± 0,2 | --- | 1 000 | --- | --- | --- | |||
|
Điện cảm thấp |
0306 | 0,5 ± 0,1 |
8 mm |
4 000 | --- | 15 000 | --- | --- |
| 0508 | 0,85 ± 0,1 | 4 000 | --- | 15 000 | --- | --- | ||
| 0612 | 0,85 ± 0,1 | 4 000 | --- | 15 000 | --- | --- | ||
|
Mảng |
0508 | 0,6 ± 0,1 | 4 000 | --- | --- | --- | --- | |
| 0612 | 0,8 ± 0,1 | 4 000 | --- | --- | --- | --- | ||
